광,통신,자재류

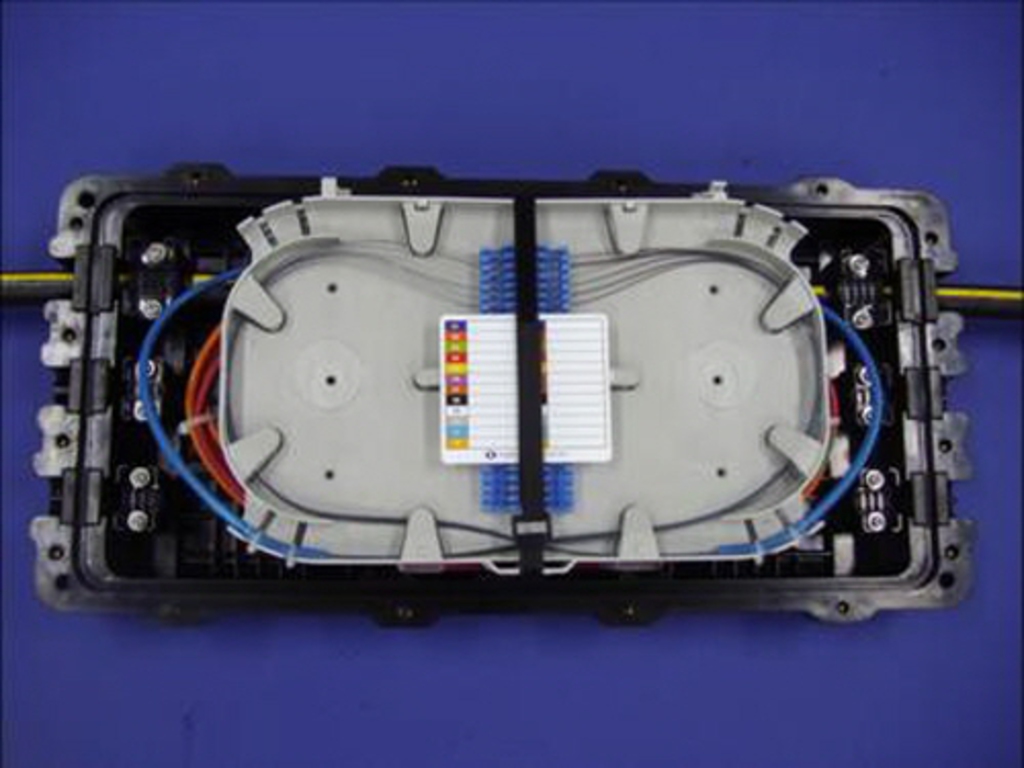

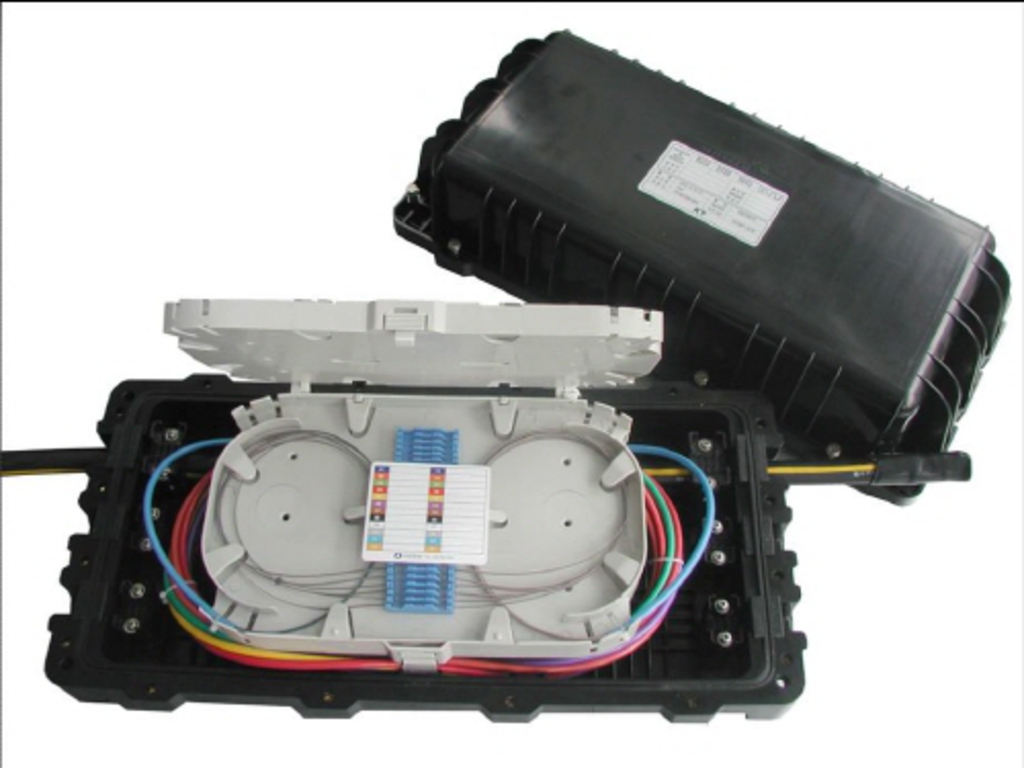

광케이블접속함체[27형-432core이하용]

수량
결제금액
198,000
바로 구매하기
장바구니 담기
Part NO. 제 품 명 모델명 Size(mm) Weight Packing
AJW-E0013 광케이블접속함체[27형] OFC-432C 610X300X187 6.8Kg 1EA


   1)  6분기 구조로 다양한 케이블이 수용 가능하다.

   2)  432core 이하 광케이블의 접속용

   3)  융착 접속 및 기계식 접속자의 동시적용이 가능하다.

   4)  난연성 및 고밀도 플라스틱 재질사용으로 화기에 강하고 부식이 방지되어 맨홀환경에 적합하며 반영구적이다.

   5)  반복사용이 가능하고 조립 및 접속작업이 용이하다.

   6)  광접속함체용 트레이 (특허 : 10-0942229), 광케이블 보호지지판(실용신안:제0237989) : 고무판을 적용하여 융착접속 후
        열수축된 슬리브를 바로 고정시킬 수 있으며, 열수축슬리브를 2단 높이로 고정 가능

   7)  함체 부착형 볼트, 너트의 적용으로 작업시 분실 염려가 없음

   8)  규격화된 부품들에 대한 별도 구매가 가능하며, 유지 보수 간편






제품사양



- 케이블 인입구 수 :  6개 (좌,우 각 3EA)



- 광케이블 보호지지판 : 144core(리본) × 3장



- 트레이고무판 : 단심/다심/기계식접속자/RN스플리터 동시 수용



- KT 물품번호







KT물품번호 규 격 최대 수용량 비고
K9078570 OFC-G-R-27 432CORE
K9078571 OFC-M-R-27 432CORE





- 약호설명







(주1) : 광섬유케이블의 분기형태에 따른 구분
• G : 일반용(직선 및 분기용)
• M : 중간분기용

(주2) : 광섬유의 접속부(광섬유 보호지지판) 형태에 따른 구분
• L : 단심(루즈튜브) 접속용
• R : 루즈, 리본 혼합접속용

(주3) : 수용 광섬유케이블 외경에 따른 구분
• 16형 : 광섬유케이블 외경 16mm 이하 접속용 (루즈튜브 : 48 Core, 리본 : 96 Core이하)
• 19형 : 광섬유케이블 외경 19mm 이하 접속용 (루즈튜브 : 72 Core, 리본 : 192 Core이하)
• 24형 : 광섬유케이블 외경 24mm 이하 접속용 (루즈튜브 : 144 Core, 리본 : 320 Core이하)
• 27형 : 광섬유케이블 외경 27mm 이하 접속용 (루즈튜브 : 144 Core, 리본 : 432 Core이하)
