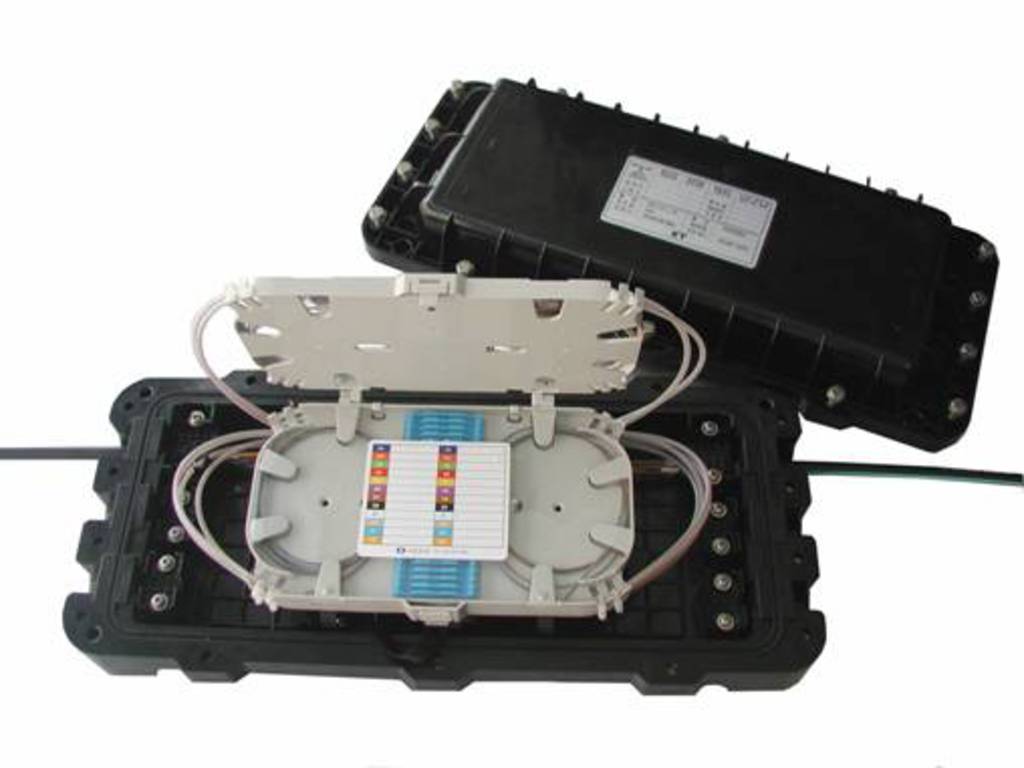

광케이블 접속함체 [16형] [KT 인증품](48core이하)

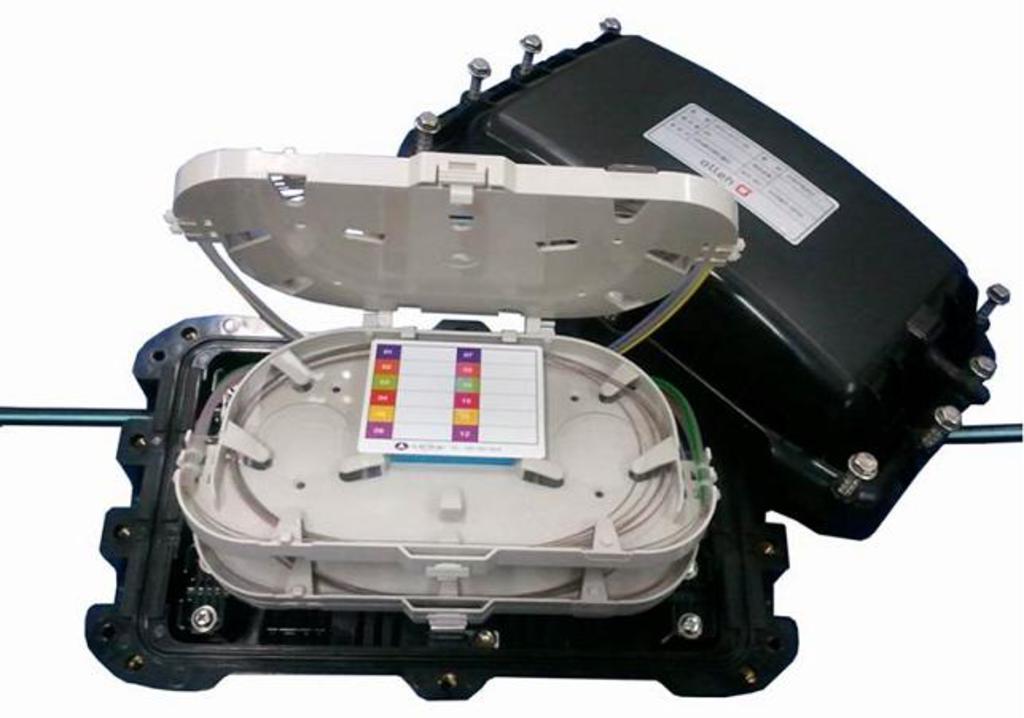

** 조립 및 분해가 간편하여 지속적인 반복 사용이 가능하고, 모든 광케이블(루즈튜브와 루즈튜브, 리본과 리본 및 루즈와 리본 혼합접속)을 접속방법(융착, 기계식 접속)에 관계없이 하나의 보호 지지판에 동시수용하며, 직선 및 분기, 중간분기, 다분기 접속시 별도의 자재가 필요 없도록 현장을 최우선하여 설계된 제품
● Size
- 16형 : 292 x 195 x 129mm
- 19형 : 510 x 230 x 110mm
- 24형 : 510 x 230 x 145mm
- 27형 : 610 x 300 x 187mm
| Part NO. | 제 품 명 | 모델명 | Size(mm) | Weight | Packing |
| AJW-E0001 | 광케이블접속함체 [16형] | AJW-OFC-G-L-16 | 292X195X129 | 2.4Kg | 1EA |
1) 6분기 구조로 다양한 케이블이 수용 가능하다.
2) 48core 이하 저용량 광케이블의 접속용
3) 융착 접속 및 기계식 접속자의 동시적용이 가능하다.
4) 난연성 및 고밀도 플라스틱 재질사용으로 화기에 강하고 부식이 방지되어 맨홀환경에 적합하며 반영구적이다.
5) 반복사용이 가능하고 조립 및 접속작업이 용이하다.
6) 광접속함체용 트레이 (특허 : 10-0942229), 광케이블 보호지지판(실용신안:제0237989) : 고무판을 적용하여 융착접속 후 열수축된
슬리브를 바로 고정시킬 수 있으며, 열수축슬리브를 2단 높이로 고정 가능
7) 함체 부착형 볼트, 너트의 적용으로 작업시 분실 염려가 없음
8) 규격화된 부품들에 대한 별도 구매가 가능하며, 유지 보수 간편
제품사양
- 케이블 인입구 수 : 6개 (좌,우 각 3EA)
- 광케이블 보호지지판 : 12core × 4장
- 트레이고무판 : 단심/다심/기계식접속자/RN스플리터 동시 수용

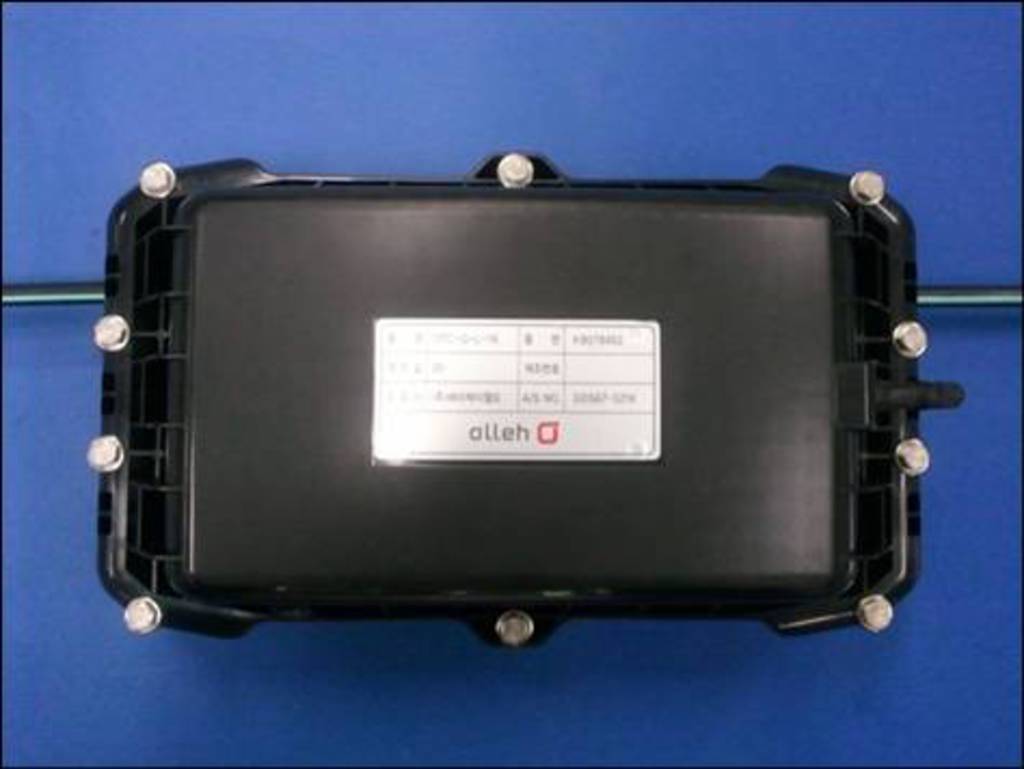

- KT 물품번호
| KT물품번호 | 규 격 | 최대 수용량 | 비고 |
| K9078452 | OFC-G-L-16 | 48CORE | |
| K9078453 | OFC-M-L-16 | 48CORE | |
| K9078454 | OFC-G-R-16 | 48CORE | |
| K9078455 | OFC-M-R-16 | 48CORE |
- 약호설명
(주1) : 광섬유케이블의 분기형태에 따른 구분
• G : 일반용(직선 및 분기용)
• M : 중간분기용
(주2) : 광섬유의 접속부(광섬유 보호지지판) 형태에 따른 구분
• L : 단심(루즈튜브) 접속용
• R : 루즈, 리본 혼합접속용
(주3) : 수용 광섬유케이블 외경에 따른 구분
• 16형 : 광섬유케이블 외경 16mm 이하 접속용 (루즈튜브 : 48 Core, 리본 : 96 Core이하)
• 19형 : 광섬유케이블 외경 19mm 이하 접속용 (루즈튜브 : 72 Core, 리본 : 192 Core이하)
• 24형 : 광섬유케이블 외경 24mm 이하 접속용 (루즈튜브 : 144 Core, 리본 : 320 Core이하)
• 27형 : 광섬유케이블 외경 27mm 이하 접속용 (루즈튜브 : 144 Core, 리본 : 432 Core이하)
