변압기시험장치

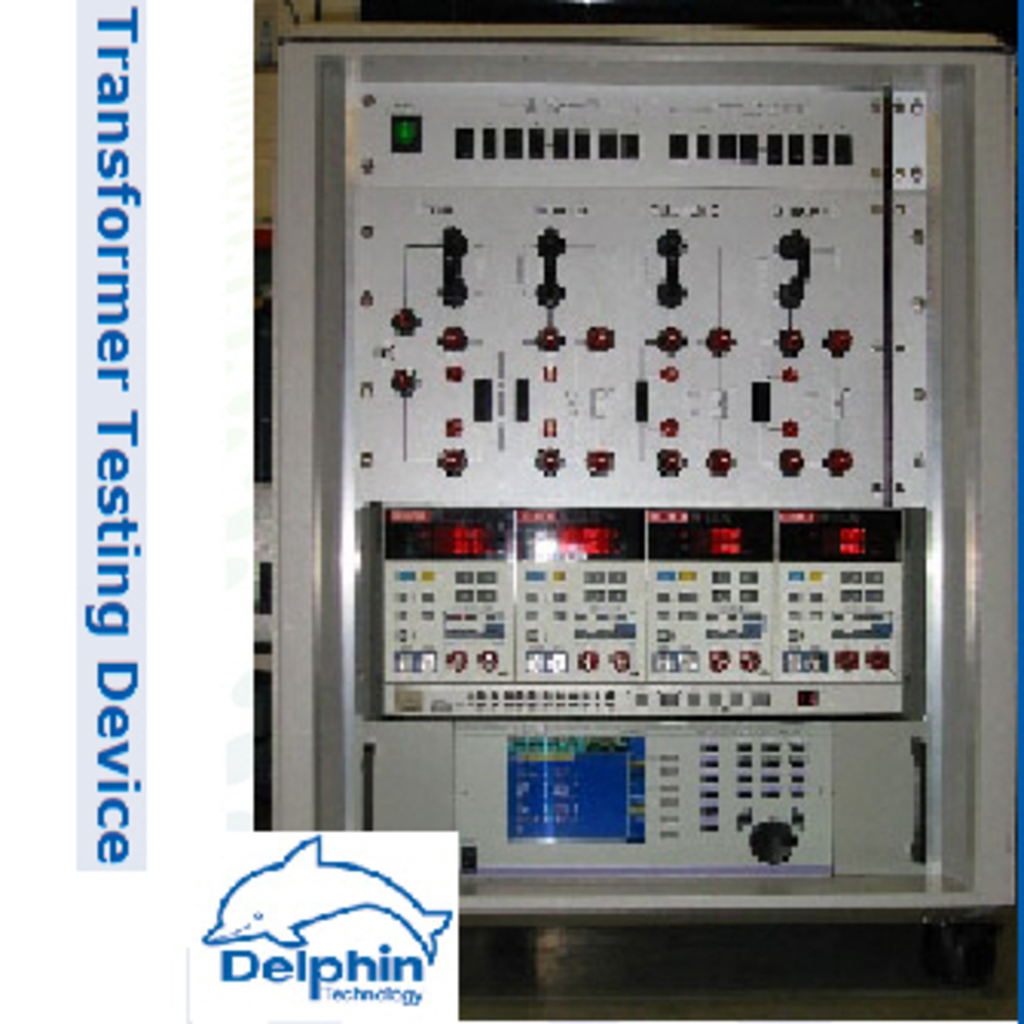

Transformer Testing Device
완전 자동 열기와 변압기의 전기적 테스트는 EN 61558-1 표준을 준수
변압기 시험 장치는 EN 61558-1 표준을 준수하는 변압기의 완전 자동화된 테스트를 가능하게합니다.
테스트 샘플에 대한 전기적 연결 패널 장치의 위쪽 부분에 위치하고 있습니다.
하나의 기본 및 최대 3 차 권선과 트랜스 포머가 연결될 수 있습니다.
이 장치는 또한 온도 프로브를 (테스트 샘플 온도와 실내 온도를 표준화) 연결의 위쪽 부분에있는 16 열전대 입력 있습니다.
전자로드 연결 패널 아래에 위치해 있습니다. 이것은 테스트 샘플은 정전류 및 / 또는 저항에 노출되도록 허용합니다.
장비를 측정하는 것은 최대 200A까지 낮은 mA 및의 전류에 대한 정확한 전기 값 전압 측정, 전류 및 전력 (초)을위한 장치의 아래 부분에 위치하고 있습니다.
네트워킹 기능이있는 일반 PC는 작동 기능에 사용됩니다. Windows 기반 PC-소프트웨어 소프트웨어 납품에 포함되어 있습니다.
간편한 설치 - 테스트는 즉시 시작할 수 있습니다
Features (특징)
- Test samples from < 1 VA up to 1.5 kVA, 50/60Hz
- 1 primary winding, up to 3 secondary windings
- Automatic testing procedure for the required test stages
- No requirement for costly manual measurements
- Independent thermal persistence test
- Testing of R-cold, R-warm and winding temperature
- Testing of current / voltage / power
- Normal warming test stage
- Test under no-load / short circuit / overload conditions
- Output of standard test report
Testing procedure
변압기 시험 장치를위한 사용자 친화적인 소프트웨어는 Windows 운영 체제에서 표준 PC에 실행됩니다. 그것은 모든 관련 테스트 매개 변수의 입력을 가능하게합니다. 전반적인 테스트 절차는 자동으로 실행 테스트 단계로 세분 수 있습니다.
각 테스트 단계는 언제든지 중지 할 수 있습니다. 테스트 절차의 끝에 테스트 보고서 생성하실 수 있습니다.
다음과 같은 테스트 단계 테스트 절차는 EN 61558-1에 부합한다는 것을 보여주기 :
- Input of parameter for the test sample and test conditions
- Testing under normal operation, 1.06 % of nominal voltage
- Testing under overload at 1.06 % of nominal voltage
- Short circuit test
- Test reports
Eigenschaften
- Prüflinge von < 1 VA bis 1,5 kVA, 50/60Hz
- 1 Primärwicklung, bis zu 3 Sekundärwicklungen
- Automatischer Prüfungsablauf der gewünschten Prüfschritte
- Aufwendige Handmessungen entfallen
- Selbständige thermische Beharrungsprüfung
- Ermittlung von R-kalt, R-warm und Wicklungstemperaturen
- Ermittlung von Strom/ Spannung/ Leistung
- Prüfschritt Normalerwärmung
- Belastungsprüfungen für Leerlauf / Kurzschluss / Überlast
- Ausgabe von standardisierten Prüfprotokollen
Prüfungsablauf
Die einfach zu bedienende Software für das TPG läuft unter einem Windows Betriebssystem auf Standard-PC. Sie ermöglicht die Eingabe aller relevanten Prüfparameter. Der Prüfungsablauf kann in wesentliche Prüfungsschritte aufgegliedert werden und läuft automatisch ab.
Die jeweiligen Prüfungsabschnitte können jederzeit unterbrochen werden. Nach dem Ende des Prüfungsablaufs kann ein Prüfprotokoll ausgegeben werden. Folgende wesentliche Prüfschritte kennzeichnen einen Prüfungsablauf des TPG nach EN 61558-1:
- Eingabe der Parameter für Trafotyp und Prüfbedingungen
- Prüfung Normalbetrieb bei 1,06facher Nennspannung und Last
- Prüfung Überlast bei 1,06facher Nennspannung
- Kurzschluss-Prüfung
- Protokollierung bzw. Ausgabe der Prüfergebnisse
Transformer Testing Device -
Technical specifications
|
Dimensions 600mmx600mmx15HU (WidthxDepthxHeight) Control and measurement data acquisition TopMessage-System (Delphin product) Electrical connections 4/6mm connectors Temperature measurement 16 thermocouple inputs Temperature ranges Type K: -50 to 1232 °C |
Resistance measurement R-cold and R-warm measurement Electrical measurements Testing of voltage, current and power, primary and secondary Voltage range 6/12,5/25/60/130/250/400/600 Volt Current range 0,15/0,3/0,6/1,2/2,5/5/10/20/200 Ampere Power range Depends on voltage and current ranges Automatic selection of measurement range Electronic load Electronic loads from 10A to 80A available |
