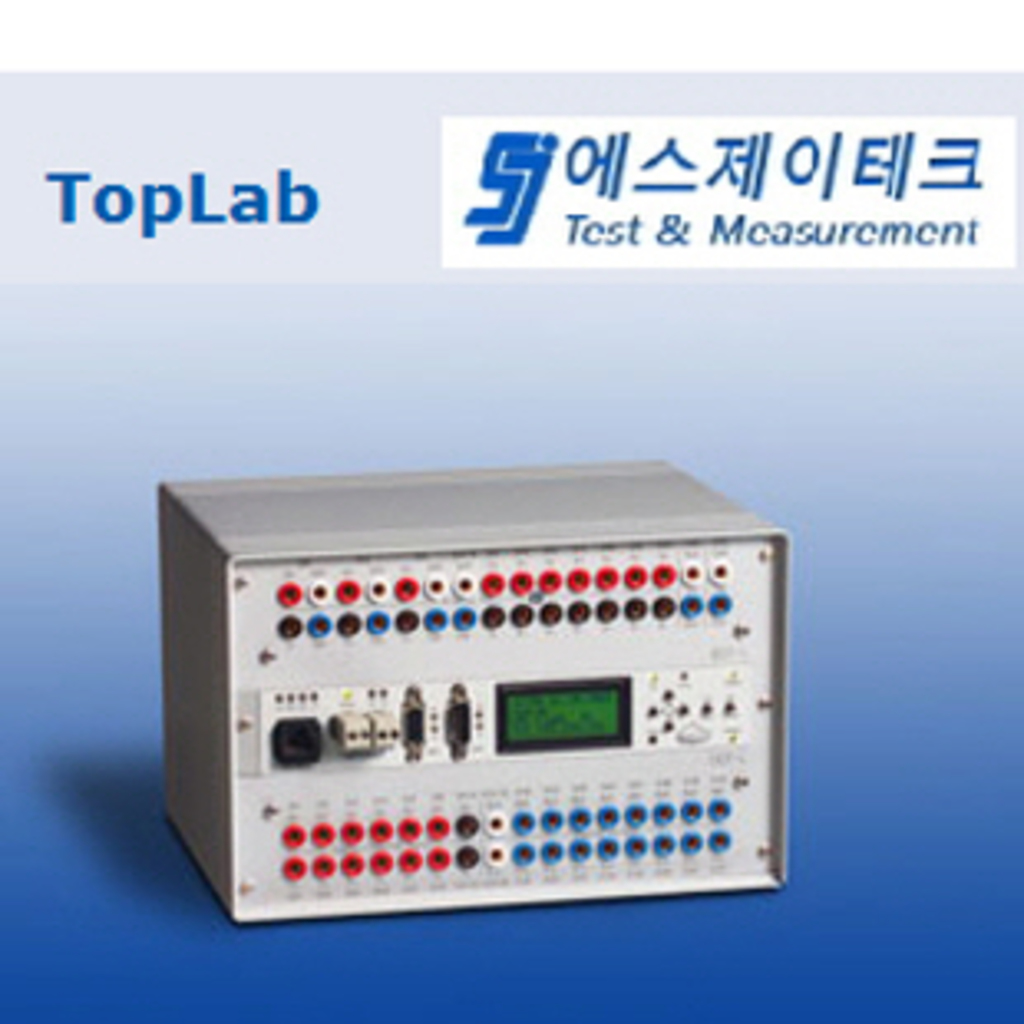

TopLab



Overview of features(기능의 개요)

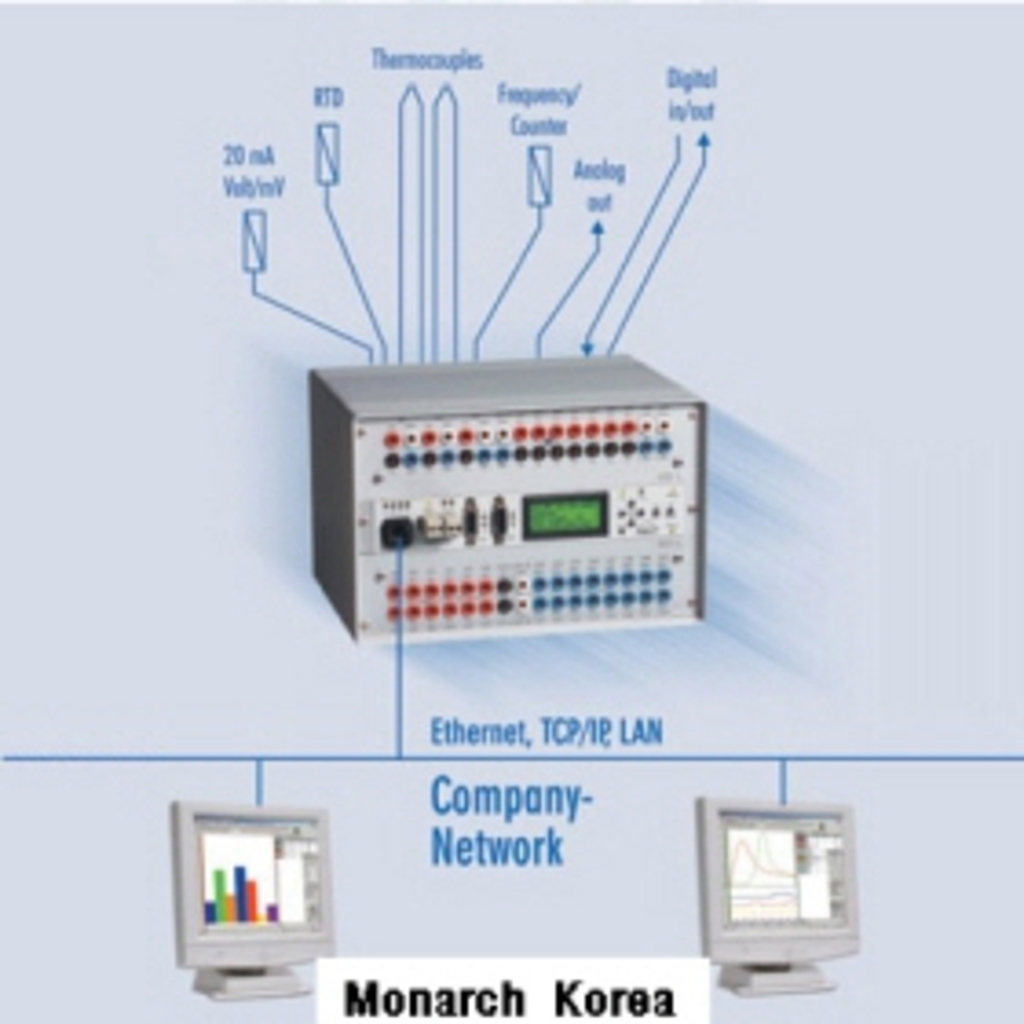

  • 기존 기업 네트워크 사용
  • 내장된 데이터 저장공간 – 독립적 작동
  • 장치 내에서 이루어지는 신호조절
  • 전체 potential isolation
  • 보편적 입/출력
  • 향상된 기능/가상 채널
  • 외부 장치 연결
  • PC를 통한 구성

TopLab과 TopMessage는 유사한 장치이며, 구조적 설계만 다릅니다.



TopLab는 모바일 또는 실험용 어플리케이션을 위한 table 상단의 장치로 설계되어 있습니다.

 신호는 실험용 플러그를 통해 연결됩니다. 메시지 장치는 그것의 이더넷 인터페이스를 통해

기존의 기업 네트워크에 쉽게 통합할 수 있습니다.

 이것은 네트워크 내의 누구라도 기존 PC를 사용하여 측정 데이터를 액세스 할 수 있다는 것을

의미합니다.



Delphin의 모듈형 메시지 장치는 모든 물리적 값의 획득을 가능하게 합니다(예 온도, 압력, 흐름, 진동 데이터).

측정값은 이미 크기조정 및 lineated되어 장치에 저장됩니다

(예 bar, liter/sec, m/min, °C etc.).

열전쌍과 RTD 센서의 배율은 미리 구성되어 있습니다.

또는 2 I/O모듈로 구성되어있는 장치는 원하는 어떠한 방식으로도 조합하여 사용할 수 있습니다.

 확장된 장치는 각각 2 I/O 모듈을 가지고 기본 장치에 연결될 수 있습니다.

이는 메시지 장치가 작거나 큰 어플리케이션 모두에 적합하다는 것을 의미합니다.

각각 아날로그 입력은 RTD, 열전대, 볼트 또는 20mA신호에 따로 연결될 수 있습니다.

고가의 측정 변환기는 더 이상 필요하지 않고 potential isolation는 증폭기 격리를 위한 것이 필요하지 않다는 것을 의미합니다.

모든 I/O 모듈 아날로그 입력은 차별적 입력으로 설정 됩니다.

24 bit 해상도의 높은 수준의 측정 정밀도는 정확한 데이터 수집을 보장합니다.

메시지 장치는 최대 1GB의 내부 데이터 저장 기능 때문에 독립적으로 작동할 수 있습니다.

TopLab의 확장 기능 때문에 어플리케이션이 넓은 범위로 실현될 수 있습니다,

 예를 들어 제한 값을 초과하는 경우 경고 알람이 발생 되거나 디지털 출력이 활성화 됩니다.

 신호의 흐름을 통합할 수 있고, 임펄스 카운트가 실행되거나 points issued로 설정됩니다.

TopLab 장치는 평균 및 온도 차이를 계산할 수 있습니다.

TopLab 장치는 연구실과 R&D의 어플리케이션 변경을 위해 설계되었습니다.

외부장치(예. 계량기, 모뎀, 대형 디스플레이)는 시리얼 포트를 통해 메시지 장치에 연결될 수 있습니다.

Modbus(LAN)을 통해 통신할 수 있습니다.

Profibus DP를 통한 통신 또한 가능합니다.

TobLab 장치의 구성은 사용자 우호적인 “BusManaber” PC 소프트웨어를 통해 이루어 집니다.

데이터 환경설정이 장치로 전송되고 그곳에 안전하게 저장됩니다.

 데이터 환경설정은 작동 실행 시간 동안 개정하고 적용할 수 있습니다.

TopLab 장치에 대한 일반적 애플리케이션은 보편적인 측정 값, 분산형 공장 및 기계, test bench와 실험실 자동화의 원격 모니터링을 위한 데이터 로거로 측정 및 프로세스 데이터의 획득 입니다.

TopLab - Modular Design

Master and slaves



TopLab 시리즈는 2 종류의 장치가 있습니다 :

 masters와 slaves.

마스터 장치는 CPU장치와 데이터 저장기능을 포함하고 있습니다.

Slave 장치는 마스터 장치의 확장 역할을 합니다.

각 장치는 1 또는 2 I/O 모듈을 갖추고 있습니다.

TopLab 마스터는 TCP/IP 네트워크의 표준 케이블을 통해 연결되어 있습니다.

Slave 장치는 CAN bus를 통해 마스터에 연결되어 있습니다.

마스터 장치의 모든 번호는 네트워크에 연결될 수 있습니다.



최대 1000 I/O 채널이 master-slave 시스템 내에서 처리될 수 있습니다.







Modular design

각 장치(master 또는 slave)는 2개의 다른 입력/출력 모듈을 수용할 수 있습니다.

모듈이 삽입되는 슬롯에는 제한이 없습니다.

센서는 4mm 실험용 플러그를 통해 연결됩니다.

Necessary steps for project planning(프로젝트 계획에 필요한 단계):

  •  아날로그 및 디지털 채널의 목록 생성
  •  모듈의 채널 할당
  •  master 와 slave 장치의 모듈 할당

Standard module measuring rate(표준 모듈 측정 속도)

아무리 많은 수의 채널이 있더라도 측정 속도는 표준 모듈을 위한 최대 속도 600Hz로, 입력/출력 모듈의 수에 영향을 받지 않습니다.

각 모듈은 A/D 변환기를 갖추고 있습니다.

 multiplexer는 연속적으로 각각 별도의 측정 채널에 연결합니다.

매우 정확한 측정 정확도; 24bit 해상도; Autocalibration

AMDT module features(AMDT 모듈 기능)

-       진동 및 동적 측정을 위한 8개의 채널

-       시간 영역 신호의 동적인 측정을 위한 ADFT

-       주피수 및 시간 도메인 신호를 위한 AMDT/V. 특정 값의 동시 계산.

TopLab - Process Interface

Sensor link

측정 신호는 4mm실험용 플러그를 사용하여 연결됩니다.

 TopLab 장치는 glavanically isolated 입/출력 때문에 아날로그 및 디지털 장비 사이에 고유 링크를 제공합니다.

 증폭기는 더 이상 필요하지 않습니다.

Integrated signal conditioning(통합 신호 컨디셔닝)

통합 신호 컨디셔닝은 고가의 측정 변환기가 더 이상 필요하지 않다는 것을 의미합니다.

각각의 아날로그 입력은 RTD, 열전대, 볼트 또는 20mA신호와 개별적 연결이 가능합니다.

시스템은 따라서 필요한 작업을 수행하기 위해 최적으로 설정할 수 있습니다.

Parallel processing means high rate measuring(고속 측정을 의미하는 병렬 처리)

장치는 다수의 채널을 병렬 처리 및 고속 측정을 가능하게 설계되어 있습니다.

각각의 E/A 모듈은 그들 고유의 프로세서가 장착되어 있으며 그러므로 서로 평행하게 작동 할 수 있습니다.

이는 동적 프로세서의 분석을 가능하게 합니다.

Samples/sec. for each module( 모듈에 대한 Samples/sec.):

ADIT 600 samples/sec
ADVT 600 samples/sec
AAST 600 samples/sec
ADGT 60 samples/sec
ADFT 20 K samples/sec
AMDT/V 200 K samples/sec



TopLab - Data Interface

Connecting to the PC world via Ethernet(이더넷을 통한 PC연결)

TopLab 장치는 기존의 데이터 네트워크까지 쉽게 연결할 수 있습니다.

대량의 데이터는 PC를 통해 전송하고 액세스 할 수 있습니다.

TopLab 마스터 장치(그림 참조)는 표준 케이블을 사용하여 이더넷에 연결되어 있습니다.

실질적으로 마스터 장치의 모든 수는 데이터 네트워크 내에 존재 할 수 있습니다.

TopLab 장치는 현재의 네트워크 기능을 지원합니다:

  •  고정 IP 주소
  •  DHCP(동적 호스트 이름)
  •  FTP(저장된 데이터 읽기)
  •  http(인터넷 웹 페이지)
  •  SNTP(시간 동기화)
  •  SMTP(이메일 보내기)

Connecting slaves via CAN-Bus(CAN-Bus 통한 slaves 연결)

TopLab 마스터는 slave 장치를 사용하여 확장할 수 있습니다.

Slaves는 CAN bus를 통해 마스터에 연결되어 있습니다.

CAN(컨트롤러 영역 네트워크)는 단거리 이상에서 좋은 전송 특성을 가진 직렬 bus 시스템입니다.

주요 장점은 안정성이 높고 우선 순위 메시지에 대한 최대 대기시간을 설정할 수 있다는 것입니다.

그러므로 CAN bus는 실시간으로 처리가 가능합니다.

이것은 1Mbit/s의 전송 속도를 가지고 있습니다(긴 케이블 라인을 위해 조정가능).



Connecting external devices via RS232/485 ports(RS232/485 포트를 통한 외부장치 연결)

TopLab 장치는 PC 소프트웨어(bus 관리자) 또는 외부 장치까지 연결하기 위해 사용할 수 있는 2개의 독립적 시리얼 포트를 갖추고 있습니다.

그들은 데이터를 가져오거나(계량기에서) 데이터 출력(디스플레이 시스템)을 위해 사용할 수 있습니다.

 데이터 교환은 COMPORT(채널)을 통해 구성됩니다.

 해당 모드에 대해 요구되는 인터페이스 매개 변수를 여기서 구성할 수 있습니다.

산업 표준 프로토콜은 또한 Modbus RTU, Profibus DP Slave(옵션)과 Modbus LAN과 같이 사용할 수 있습니다.





Connecting a PLC via Profibus interface(Profibus 인터페이스를 통한 PLC연결)

시리얼 포트는 또한 Profibus DP slave 포트로 활용할 수 있습니다. TopLab 장치는 PLC 장치로부터 신호를 읽고 쓸 수 있습니다. 동시에 값을 PLC로 전송할 수 있습니다 – PLC와 TopLab 장치 사이에 존재하는 양방향 링크로.



Connecting to a modem via the RS232 port(RS232 포트를 통한 모뎀연결)

RS232 포트는 모뎀 링크를 위한 것입니다.

측정 데이터는 미리 설정된 시간 간격으로 전송되어 TopLab 데이터 로거에 저장됩니다.



Data transmission via telephone and radio telecommunications

(전화 무선 통신을 위한 데이터 전송)

TopLab은 데이터 네트워크와 외부 데이터 전송을 구분하지 않습니다.

이것은 네트워크 처리로 외부 데이터 전송을 가능하게 하기 위해 모든 기능을 사용할 수 있다는 것을 의미합니다. 데이터가 메시지 장치 내에서 로컬로 저장될 수 있기 때문에, 중앙 서버에 연속적으로 데이터 전송하는 것은 저렴한 전화 비용으로 어떠한 PC 지원 없이 수행할 수 있습니다.

인터넷을 사용하면 비용을 좀더 줄일 수 있습니다.

고장일 경우 즉시 경고가 자동으로 오류 메시지 및 오류 사건을 이메일로 보냅니다.



Event log with pre and post history

이벤트 및 시나리오는 시스템으로 구성할 수 있습니다.

고장 메시지가 데이터에 사건을 할당 할 수 있고 이 기록이 저장됩니다.

전환 출력은 또한 경고 및 경보의 생산을 가능하게 설정할 수 있습니다.

또한 네트워크 환경에서 이메일로 발급이 가능합니다.

TopLab - Additional Functions(추가기능)
(Monitoring and Automation)

가장 채널은 메시지 장치를 위한 향상된 기능입니다.

 이러한 기능은 응용프로그램을 최적화 하는데 사용할 수 있고 TopLab 장치와 함께 기본적으로 제공됩니다.

 Busmanager 소프트웨어를 사용하여 구성할 수 있습니다.



Monitoring

제한 값들은 각 채널에 할당 될 수 있습니다(아날로그, 디지털, 계산 등).

이는 모니터링 용도로 사용할 수 있습니다.

제한 값은 내부 및 외부 모두에서 사용될 수 있습니다.

외부적으로, 디지털 출력을 활성화 할 수 있습니다(알람 기능).

내부적으로, 이러한 이벤트는 이전에 있었던 전후 기록과 함께 고속 측정을 실행할 수 있습니다(고장 값 취득, 이벤트 제어 측정 데이터 수집).



경고는 개별, 그룹 및 집단적 수준으로 제공될 수 있습니다.

경고는 전환 출력과 포트를 통해 시스템 구성에따라 이루어집니다.

열전쌍, 4..20mA, RTD 입력은 와이어 파손에 대해 모니터링 할 수 있습니다.

고장의 경우, 장치에 저장된 경고 메시지가 PC로 즉시 전송될 수 있습니다(이메일을 통해).



Calculation channels(채널 계산)

채널 계산은 채널 측정을 위한 수학적 기능을 제공합니다.

이러한 방법으로 미분, 지수, 효율성 및 성능 계산을 수행할 수 있습니다.

채널 측정과 마찬가지로, 채널 계산 또한 저장할 수 있습니다.



Regulators

이것은 측정 채널간 조정하는 기술적 링크를 활성화 합니다.

 아날로그 출력에 대한 지속적인 PID의 조절기로서 기능을 수행합니다.

 레귤레이터에대한 일반적인 어플리케이션은 온도, 충전 수준 및 압력 조절입니다.



Averaging and statistical functions(평균 통계 기능)

뿐만 아니라 측정값, 평균값은 또한 아날로그 또는 상태 입력을 계산하고 그런 다음 추가 채널로서 사용될 수 있습니다.

 측정 값의 안정화는 측정 채널에 대한 평균을 계산하여 얻을 수 있습니다.

상태 입력의 평균은 높고 낮은 수준의 비율을 제공합니다.



Functions available are(사용 가능한 기능은 다음과 같습니다):

-       평균 차단(Block averaging)

-       범위 평균 (Range averaging )

-       평균 차단에 대한 범위 평균(Range averaging for block averages )

-       기타 통계 기능(Other statistical functions)



Integrator function(통합기능)

뿐만 아니라 아날로그 또는 상태입력을 위한 측정값, 이 값은 또한 특정 기간 동안 통합할 수 있고 그런 다음 추가 채널로 사용될 수 있습니다.

 이 기능은 볼륨으로 유량 값을 계산하거나 통합하기 위해 사용 될 수 있습니다.



Timer function(타이머 기능)

이 기능은 프로그래밍 코드의 한 라인을 작성하지 않고도 실제 환경에 적응되도록 시스템을 가능하게 합니다.

사용 가능한 예로는 기계 시작에 따라 모니터링 기능의 지연을 활성화 하고,

전환 출력을 위한 지연 풀기, 시작에서 테스트 끝까지 측정 주기를 결정할 수 있습니다.



Alarm-clock function

기능은 미리 정해진 시간, 주-일 또는 날짜에 활성화 및 비활성화 할 수 있습니다.



Sequence controlling

시퀀스 제어는 어떠한 전문적인 프로그래밍 없이도 화면의 대화상자를 통해 간단하게 수행될 수 있습니다.

 응용 프로그램의 예로는 온도 ramps 또는 디지털 출력의 연속적인 활성화 입니다(기계 컨트롤러를 세척).

TopLab - Data Security(데이터 보안)

측정 데이터 수집에서 데이터 보안은 흔히 간과됩니다.

 데이터 네트워크와 PC는 안정적일 수 없습니다.

네트워크 및 PC는 주요 데이터의 손실로 인한 심각한 고장이 발생할 수 있습니다.

메시지 장치를 사용하면 기기 자체의 저장 데이터에 의해 이 상황을 방지합니다.

따라서, 네트워크 또는 PC의 고장 시 손실된 어떠한 데이터라도 메시지 장치에서 여전히 검색할 수 있습니다.



Internal data storage, data logger(내부 데이터저장, 데이터 로거)

데이터 로거는 비 휘발성 저장용량을 갖춘 측정 데이터 수집장치 입니다.

데이터 로거에 데이터 저장 시 손실되지 않습니다.

TopLab 저장 능력은 항상 최신 상태의 측정 데이터가 저장되는 링 저장소(storage)를 활용합니다.

 전문 어플리케이션에 적합하게 만들고, 그 예는 공업용 사용에 대한 블랙 박스 레코더 입니다.

 연속적인 데이터 수집이 보장됩니다.



Storage capacity

기본 버전은 500KB의 저장 용량을 가지고 있습니다.(즉 time/date 스탬프가 있는 100,000 측정 값).

용량은 1GB까지 확장될 수 있습니다(최대 192,000,000 측정 값).



Data transmission to a PC(PC 데이터 전송)

이것은 온라인 또는 오프라인 TopLab 장치 기능과 함께 일어날 수 있습니다.

오프라인 모드에서 데이터는 장치에 일시적으로 저장되고 그런 다음 하루에 한번 PC로 전송됩니다.

데이터는 얼마든지 많은 PC의 분석을 위해 사용할 수 있습니다.

온라인 모드에서는 장치가 아닌 PC에 저장됩니다.

이러한 데이터 저장 방법은 또한 시간 간격에 따라 수행될 수 있습니다.

두 모드의 조합 또한 가능합니다. 데이터는 병행하여 저장될 수 있습니다 – 장치와 PC 둘 다.



Time stamping

TopLab 장치는 시간/날짜 스탬프와 함께 측정 데이터를 저장합니다. 시간은 밀리초 단위로 기록됩니다.



Partitioning

데이터 저장은 여러 독립적 단위로 분할 할 수 있습니다.

이것은 품질이 보증될 연속적인 데이터 저장을 의미하고 전후 기록과 함께 사건의 저장을 의미합니다.



"Devistore" - adaptive storage procedure(적응형 저장 절차)

"Devistore"은 고밀도의 데이터 압축을 활성화하는 Delphin의 개발 과정입니다.

저장 밀도는 측정값의 변화 빈도에 따라 자동으로 결정됩니다.

채널의 측정 값이 느리게 변화 한다면 적은 저장 용량이 필요하다는 것을 의미합니다.

그러나 고밀도 저장은 측정 값이 자주 변화해야 합니다.

TopLab - Vibration Monitoring(진동 모니터링)

Made possible by state-of-the-art DSP technology(최첨단 DSP 기술에 의해 가능)

TopLab 시스템의 AMDT/V 모듈은 하나의 시스템에서 진동 분석 및 모니터링을 제공합니다.

TopLab의 모듈형 시스템은 기계의 진동과 온도 및 압력과 같은 처리 값 모두를 동시 모니터링이 가능합니다.



Module AMDT/V - technical specifications(기술사양)



Potential isolation

전체 모듈 및 아날로그 회로 기판의 Potential isolation.

추가적인 디지털 입력과 출력의 광학 절연 과 CAN 인터페이스.



Analog inputs(아날로그 입력)

8개의 아날로그 입력, 측정 범위 +/-25V / +/-10V / +/-2.5V /+/-1V, 14bit 해상도, 샘플 동기화, 최대 샘플링 속도 200KHz(50KHz의 4개 채널, 또는 25KHz의 8개 채널), Anti-Alias-Filter, 10 KHz 입력



Analog outputs(아날로그 출력)

2개의 아날로그 출력, 10V 전압 범위, 14bit 해상도



 Digital inputs (디지털 입력)

4개의 디지털 입력, galvanic isolated, 낮은 수준 0..1.5V, 높은 수준  3.5..90V, 주파수 카운터 2, 최대  100 KHz



Digital outputs(디지털 출력)

4개의 디지털 출력, galvanic isolated, 높은 수준 최대. 50V, 2.5A



Triggering and recording

  •   시간, 아날로그 또는 디지털 입력에 의한 실행
  •   실행 임계값, edge, 극성 조절
  •   비동기식 또는 동기식 실행(예 기계 축 기준 임펄스(e.g. machine shaft reference impulse))
  •   샘플링 주파수 1 Hz ..50 kHz의 4개 채널 또는 25 kHz의 8개 채널
  •   채널당 최대 기록 밀도 8192 포인트, 최대 8개의 동기화 채널
  •   0..100%의 기록 밀도 범위 내에서 사전 실행 조정가능.

Digital filters

  •   Filter types: low pass, band pass 또는 high pass
  •   Filter ordering: 2..8, Butterworth characteristic, preselected
  •   Limit frequency(한계 주파수) 1 Hz ..10 kHz
  •   필터 조정과 채널 선택

Time domain signal(시간영역 신호)

시간 영역 신호의 평균(동기화 실행시)

가변적인 데이터 압축



FFT / frequency spectrum

  •   주파수 범위, 줄 번호 및 해상도의 자율적 설정
  •   각각 100, 400, 1600라인에 대한 256, 1024, 4096 포인트의 FFT 알고리즘
  •   표준 윈도우 기능 'Hanning', 'Flat Top'등 선택.
  •   주파수 스펙트럼의 평균
  •   가변 데이터 압축

Vibration measurement values(진동 측정 )

  •   선택 목록을 통한 자율적 구성  사용 가능한 값:
  •   산술 평균(Arithmetical average)
  •   Peak to peak value
  •   TRMS값
  •   주요 진동 진폭/주파수
  •   축(shaft) 진동 진폭/위상 위치 동기화
  •   축(shaft) 진동 진폭/위상 위치의 이중 동기화
  •   회전(Rotation)
  •   최소-최대
  •   주파수 파에 대한 평가

Monitoring

  •   “시간 영역 신호/주파수 스펙트럼”임계값을 모니터링하는 임계값 그래프(기술 지원 과정).
  •   “진동 측정 값” 모니터링을 위한 임계값
  •   “경고(warnings)”와 “경보(alarms)”에 대한 디지털 출력 설정
  •   기계 속도에 대한 구성 창

TopLab - Transient Measurements(순간적 측정)

TopLab을 위한 ADFT 모듈은 동적 계측 데이터 수집을 가능하게 합니다.

모듈의 주요 기능은 높은 수준의 측정 데이터 수집율 입니다 – 최대 10 kHz까지.

ADFT 모듈은 표준 모듈과 연결해 사용할 수 있습니다.



ADFT module: Technical specifications(기술사양)

Potential isolation

전체 모듈 및 아날로그 부분의 Potential isolation

추가적 디지털 입력과 출력, CAN 인터페이스의 광학 절연



Analog inputs(아날로그 입력)

8개의 아날로그 입력, 측정 범위 +/-10V / +/-2.5V /+/-1V, 14bit 해상도, 샘플링 동기화, 최대 샘플 속도 10KHz



Analog outputs(아날로그 출력)

2개의 아날로그 출력, 10V 전압 범위, 12bit 해상도



Digital inputs(디지털 입력)

4개의 디지털 입력, galvanically isolated, low-level 0..1.5V, high-level 3.5..90V, 2개의 주파수 카운터, 최대 100 KHz



Digital outputs (디지털 출력)

4개의 디지털 출력, galvanically isolated, high-level 최대. 50V, 2.5A



Digital filters

  •   Filter types: low pass, band pass, high pass
  •   Filter ordering: 2..8, Butterworth characteristic, preselected
  •   한계 주파수 1 Hz ..10 kHz
  •   필터 조절과 채널 선택



Time domain signal(시간영역 신호)

  •   시간 영역 신호의 평균(동기화 실행시)
  •   가변 데이터 압축
  •   선택 목록을 통한 자율적 구성

TopLab - Technical Specifications(기술적  설명서)



Dimensions (TopLab)
Housing (BreadthxHeightxDepth: 226x145x180mm)

Signal connections (TopLab)
Per module: 32 x 4mm laboratory plugs,
gold plated

Power supply (TopLab)
12-36 VDC/VAC or 12-28 VAC eff. / ± 10%
Umin AMDT: 18 VAC/DC
Power input for master device: < 10 Watt
TopLab is supplied with wall power supply connection.

Operational temperature range:
-20 °C - +60 °C



LC Display:
For servicing purposes: 4 rows à 15 characters
4 x cursor, enter, esc and reset keys
Displays configuration data, individual channel names, scaled and linearized measurement values

Ethernet interface:
Physical design: RJ45 (8 pol. STP-socket)
10 Base-T (Twisted Pair, 10 Mbps)
Galvanic isolation: 1kV
Protocol: TCP/IP, UDP, ICMP

Data storage
Storage partitionable, data compression
Standard: 500kB; max. 96,000 measurement values
Maximum: 1GB; max. 192 million measurement values

Serial Ports

COM1: RS232 / RS485 interface
Physical design: 9pol. Phoenix Sub-D socket
Switchable interface: RS232/RS485
Baud rate: RS232: 125 kbaud
Baud rate: RS485: 5 Mbaud
Galvanic isolation: 1kV
Protocols: TCP/IP, custom-designed for the connection of modems, PCs, terminals, large displays, ModBus RTU



Optional

COM1: ProfiBus DP slave interface
In accordance with EN 50170 Vol. 1+2
Physical design: 9pol Sub-D socket
Configuration: GSD files supplied
Baud rate: max. 6 Mbaud

COM2: RS232 / RS485 interface
Physical design: 9 pol Sub-D-plug
Switchable interface: RS232/RS485/422
Baud rate: RS232: 125 kbaud
Baud rate: RS485: 5 Mbaud
Galvanic isolation: 1kV
Protocols: TCP/IP, custom-designed for the connection of modems, PCs, terminals, large displays, ModBus RTU

Optional

Module Bus
Physical design: 2pol. Phoenix plug-in device
Internal bus for the connection of further modules
Galvanic isolation: 1kV
Baud rate: 1 Mbaud

Operating system
DelOS multitasking operating system

Real Time Clock
Resolution : 100 ms

Analog inputs

Modules ADTV, ADIT, AAST
Voltage range: ± 156 mV to ± 10V
Current range: 0-20mA and 4-20mA
max. 500 Ω shunt
Thermocouples: all types
Temperature compensation integrated
Resistance thermometer RTD, NTC and linear resistors up to 10 kΩ (not for ADTV)
Resolution: 24 bit maximum
Galvanic isolation: 110 VDC channel <> channel; 750 VDC Channel <> system
Measurement rate: 600 measurements/s/module

Module ADGT
Voltage range: ± 156 mV to ± 110V
Current range: 0-20mA and 4-20mA
(max. 500 Ω shunt)
Thermocouples: all types
Temperature compensation integrated
Resistance thermometer RTD, NTC and linear resistors up to 10 kΩ
Resolution: 24 bit maximum
Galvanic isolation: 650 VDC, 460 VAC channel <> channel; 750 VDC channel <> system
Measurement rate: 60 measurements/s/module

Resolution
24 Bit (˜ 7 decimal places)

Measurement Accuracy
Voltage /mA: 0,01% of accumulated value
RTD: 0,1 K & 0,01K
Thermocouples: 0,1 to 0,01% of accumulated value
Voltage (ADGT: 110V MB) 0,06% of accumulated value

Analog Outputs

Modules AAST, ADIT
Resolution: 16 bit
Galvanic isolation: 750V
Output signal: 0-20mA, 4-20mA
Max. shunt: 650 Ω

Digital Inputs

Modules IOIT, DIOT, OTPT
Galvanic isolation: 2,5kV
Low level: 0..1.5 VDC@ 0-1,5mA
High level: 3..90 VDC@2mA
Protected against polarity reversal

Frequency / Counter Inputs

Module DIOT
Galvanic isolation: 2,5kV
Low level: 0..1.5 VDC@ 0-1,5mA
High level: 3..90 VDC@2mA
Protected against polarity reversal
Measurement frequency up to 30 kHz with TTL-level

Digital Outputs

Modules IOIT, DIOT, OTPT
Galvanic isolation: 2,5kV
Switch voltage max. 50 volt, 2.5A DC

Module AMDT
Digital Signal Processor (DSP) with local signal memory
8 synchronous / parallel sampling analog inputs (14 Bit, +/- 10 V)
Sampling rate max. 20kHz,
Usable signalband width DC-10 kHz
Triggered recording with a max. of 8192 points (per channel)
Digital filters (low pass / band pass/ high pass) up to the 10th order
FFT analysis (in device) with 100/400/800/1600 lines
Vibration parameters, wide and narrow band
2 analog outputs 0...10VDC
4 status inputs
4 switch outputs



상품후기

사진을 첨부해주세요
상품후기 등록하기
상품후기 작성자 작성일
첫번째 후기를 작성해주세요.

상품문의

답변상태 문의 작성자 작성일
등록된 문의가 없습니다.
