진동 데이터 분석기(TopMess-AMDT) (Vibration Data acquisition equipment)

TopMessage 시스템의 AMDT / V 모듈은 하나의 시스템에서 진동 분석 및 모니터링을 제공합니다. TopMessage의 모듈형 시스템은 기계의 진동과 같은 온도와 압력 등의 공정 가치를 모두 동시 모니터링이 가능합니다.

◆ 개요 (Description)

 ▶ 마운팅-모듈라 8채널 진동 및 데이터 분석 기록계
▶ 8채널 실시간 연속 10kHz (비 실시간 20kHz) 진동 데이터 분석기
▶ 진동 측정기능
● 진동 속도-가속도-변위 측정기능
● FFT / frequency spectrum 데이터 분석
● FFT: algorithms for 1024, 2048, or 4096 points or with 400, 800, or 1600 lines
● Averaging of frequency spectrums
● 진동 산술 평균, TRMS 측정(Arithmetical average, TRMS)
● 진동 피크-피크, 최소 / 최대 값 측정(Peak-Peak, min / max values)
● 기본 진동의 진폭 / 주파수 측정(Amplitude / frequency of the main vibration)
● 진폭/ 동기 샤프트 진동의 단계적으로 조정 측정(Amplitude / phasing of synchronous shaft vibrations) 및 듀얼 샤프트 동기 진동 측정(dual-shaft synchronous vibrations)
● 선택적 주파수 대역 평가 측정(Selective frequency band evaluation)
● Alarm 기능-텍스트, 팩스, 이메일 통보기능
▶ Compact 디자인, cabinet mounting 모듈라 타입
▶ 모니터링-분석, 실험 및 테스트용 최신 진동 신제품 모델

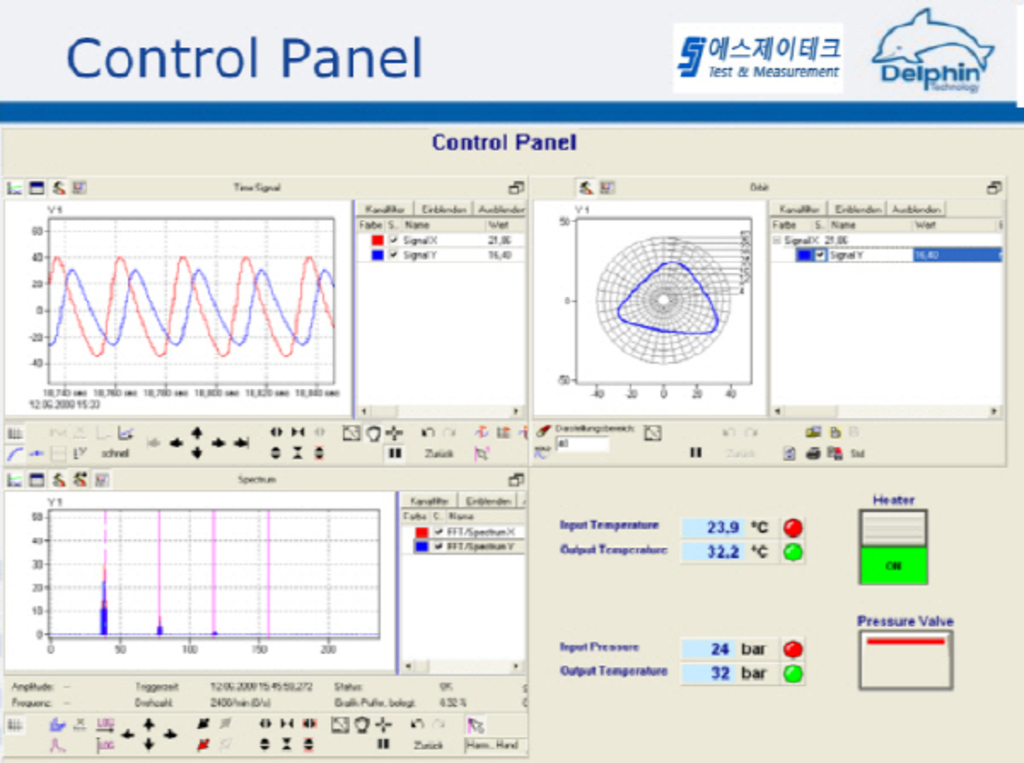

▶ Online ＆ offline 진동 데이터 모니터링-분석(monitoring and analysis): PC ＆ PLC

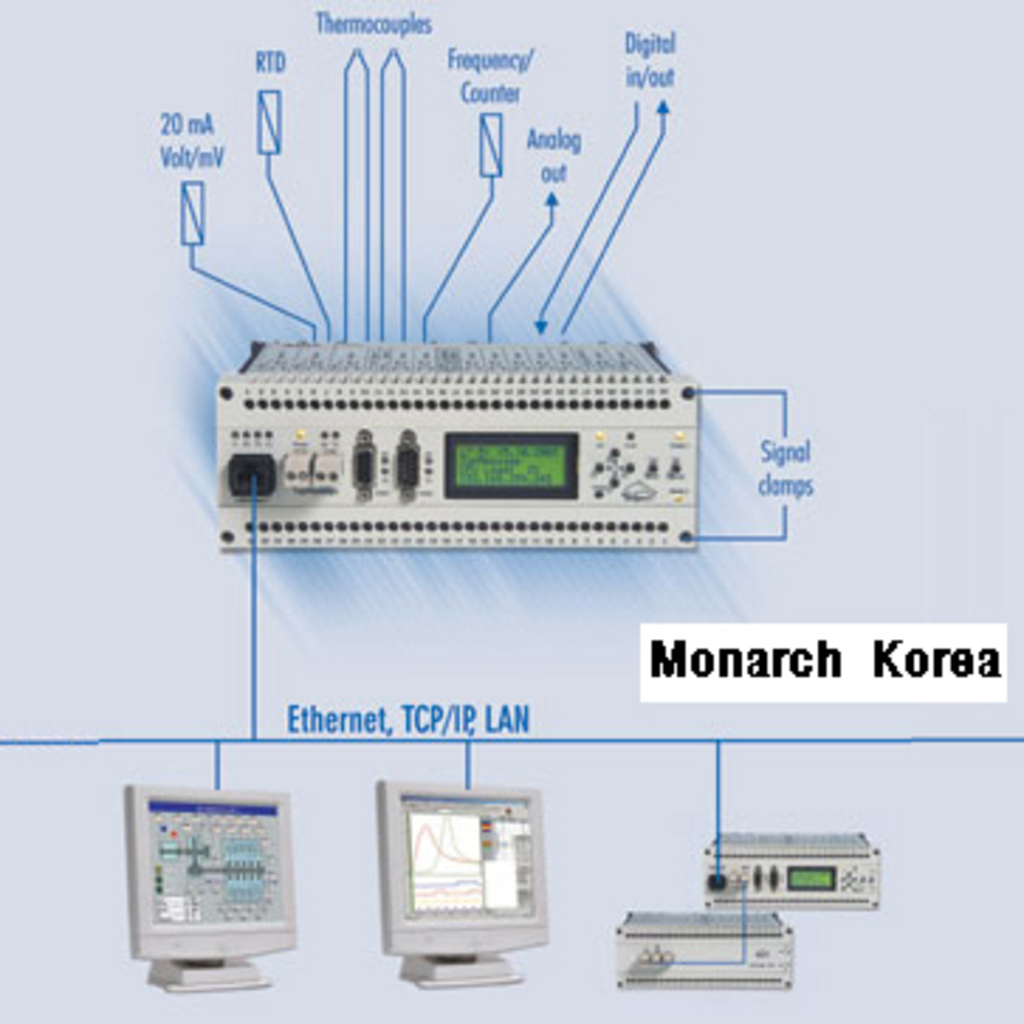

▶ 마스터 디바이스 기본 아날로그 40채널(4/8/10/15- I/O Module 조합) 디지털 48채널 입력
▶ 10개 Slave devices 1,000채널 연속 연결 가능 (slave takes place via a CAN bus)
▶ 각 채널 mV / V, mA, thermocouple or RTD 등 다양한 센서 및 신호 연결가능
▶ 아날로그-디지털 신호(I/O Module) 입출력 가능 (frequencies or impulses, PWM)
▶ 24 Bit (≈7 decimal places) 화면표시능력
▶ 정밀도: V, mA: 0.01% / RTD, Thermocouple 0.1% / accumulated value: 0.06 %
▶ 입력단자 노이즈 절연(galvanic isolation)
▶ 설치형 타입, 휴대용 타입, 진동 분석(FFT / frequency spectrum) 선택 가능
▶ COM 시리얼 인터페이스: RS232/422/485, protocol generator for ASCII protocols, ModBus
▶ ProfiBus DP / ModBus channels: ProfiBus-DP slave or ModBus (TCP/RTU) master

◆ 제품사양(Specifications)
--------------------------------------------------------------------------------

▷ 화면표시능력(Resolution)

l  24 Bit (≈7 decimal places)

▷ 정밀도(Measurement accuracy)

l  V, mA 0.01 % of accumulated value

l  RTD 0.1 K and RTD 100 Thermocouple 0.1% of accumulated value

l  V (ADGT: 110 V MB) 0.06 % of accumulated value

▷ 아날로그 입력(Analog inputs)

l  Voltage range: ± 156 mV bis ± 10 V / ± 110 V

l  Current range: 0/4~20 mA (max. 500 ΩShunt)

l  Thermocouples: all types, Integrated temperature compensation

l  Resistance thermometer RTD, NTC und linear resistors up to 10 kΩ(not ADVT)

l  Resolution: 24 bit maximum

l  Potential isolation

▷ 아날로그 출력(Analog outputs)

l  Resolution: 16 Bit

l  Potential isolation: 750 V

l  Output signal: 0/4~20 mA

l  Maximum burden: 650 Ω

▷ 디지털 입력(Digital inputs)

l  Potential isolation: 2,5 kV

l  LOW: 0~1,5 VDC@0-1,5 mA

l  HIGH: 3~90 VDC@2 mA

l  Protected against polarity reversal

▷ 주파수/ 카운터 입력(Frequency / counter inputs)

l   Potential isolation: 2,5 kV

l   LOW: 0~1,5 VDC@0-1,5 mA

l   HIGH: 3,5~90 VDC@2 mA

l   Protected against polarity reversal

l   Measurement frequency up to 30 kHz at TTL-level

▷ 디지털 입력(Digital outputs)

l   Potential isolation 2,5 kV

l   switching voltage max. 50 VDC@2,5 A

l   Integrated inverse diode

▷ LCD화면표시(LCD Display)

l  For servicing purposes: 4 rows a 15 characters 4-keys for cursor, enter, esc, and reset

l  Displays: Configuration data, channel name, scaled and linear measurement data

데이터 저장(Data storage)
l  Storage partitionable, data compression

l  Standard: 500 kB; max. 96,000 measurement values

l  Maximum: 1 GB; 128 million measurement values

▷ 시리얼 통신(Serial interfaces)

l  COM 1: RS232/485 interfaces

l  Physical equipment: 9-pol. Sub-D socket, DIN EN

l  ISO 19245-1, switchable interface: RS232/485/422

l  Baud rate: RS232: 125 kBaud

l  Baud rate: RS485: 6 Mbaud

l  Galvanic isolation: 1 kV

l  Protocols: TCP/IP, user-defined for connection of

l  modems, PC-terminals, displays, ModBus RTU

l  COM 2: RS232/485 interfaces

l  Physical equipment: 9-pol, Sub-D socket, DIN 41652,

l  Part 1 (ISO 4902), switchable interface: RS232/485/422

l  Baud rate: RS232: 125 kBaud

l  Baud rate: RS485: 6 Mbaud

l  Galvanic isolation: 1 kV

l  Protocols: TCP/IP, user-defined for connection of

l  modems, PC-terminals, large displays, ModBus RTU

l  OPTIONAL: COM1: ProfiBus DP slave interface

▷ 이더넷 통신(Ethernet interface)

l  Physical equipment:

l  RJ45 (8-pol. STP-socket), 10 Base-T (twisted pair, 10

l  Mbps, half-duplex), galvanic isolation: 1 kV

l  Protocols: TCP/IP, UDP, ICMP

▷ 사용환경 온도(Temperature range)

l  Operational: -20 to +60°C

▷ 사용전원(Power supply)

l  12-36 VDC / 12-28 VACeff. / ± 10%, for AMDT 18 VAC/DC

l  Power input for master device: < 10 Watt

l  TopLab is supplied with wall power supply connection
